バンダイ 1/144 ウォーカーギャリアの製作記事の3回目。

ウォーカーギャリアの関節ポリキャップ化。

今回は腕部です。

工作終了後は下の写真のようになります。

前腕

肘関節

肘関節に使用するポリキャップはPC-03のA。

キットの肘関節部分にポリキャップが入るくらいの隙間を作り、軸中心に3mmの穴を開けます。

PC-03プラサポ②の1を使いカバーパーツにします。

但し、背面はクリアランスが無いので、0.5mmプラ板で作り直しました。(工作終了後の写真参照)

また、カバーパーツの前は前腕に干渉するので少し削ってあります。

その後合わせ目を覆い隠す為、0.3mmプラ板を接着。

手首関節はBJ-03のBを使用。

ポリキャップが前腕に嵌るように○穴を□穴になるよう広げます。

後は写真のように固定します。

ハンドパーツはコトブキヤの丸指ハンドAを使用しました。

上腕

途中経過の写真を撮り忘れました。

形状が崩れないように元々の肘関節部分を削り落とします。

肩への接続はPC-02プラサポ①の2を使用。

肘関節への接続はPC-03プラサポ②の5の左右のピンを落として、内側でポリパテで位置を調整。

最終的にプラリペアで固定しました。

上腕前面の合わせ目を覆い隠す為、0.3mmプラ板を接着。

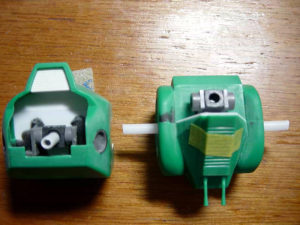

元々ある肩関節軸の内径をルーターで4mmに広げます。

そこにPC-02プラサポ①の1の出っ張っている部分を落として埋め込み接着。

接着剤乾燥後、ピンバイスで3mmの穴を開けます。

胴体への接続はPC-03のAとPC-03プラサポ②で。

上腕への接続はPC-02プラサポ①の2を使用。

肩軸へ干渉しないようにプラリペアで補強。
