コトブキヤ「フレームアームズガール グランデスケール 轟雷」を製作中。
今回は腕部の肉抜き穴をパテで埋めて見た目を向上させつつ、組み立てやすさを考慮した後ハメ加工を中心に工作しました。
塗装時の効率化や仕上がりのクオリティアップに役立つ工程を写真付きで紹介します。
肩の加工

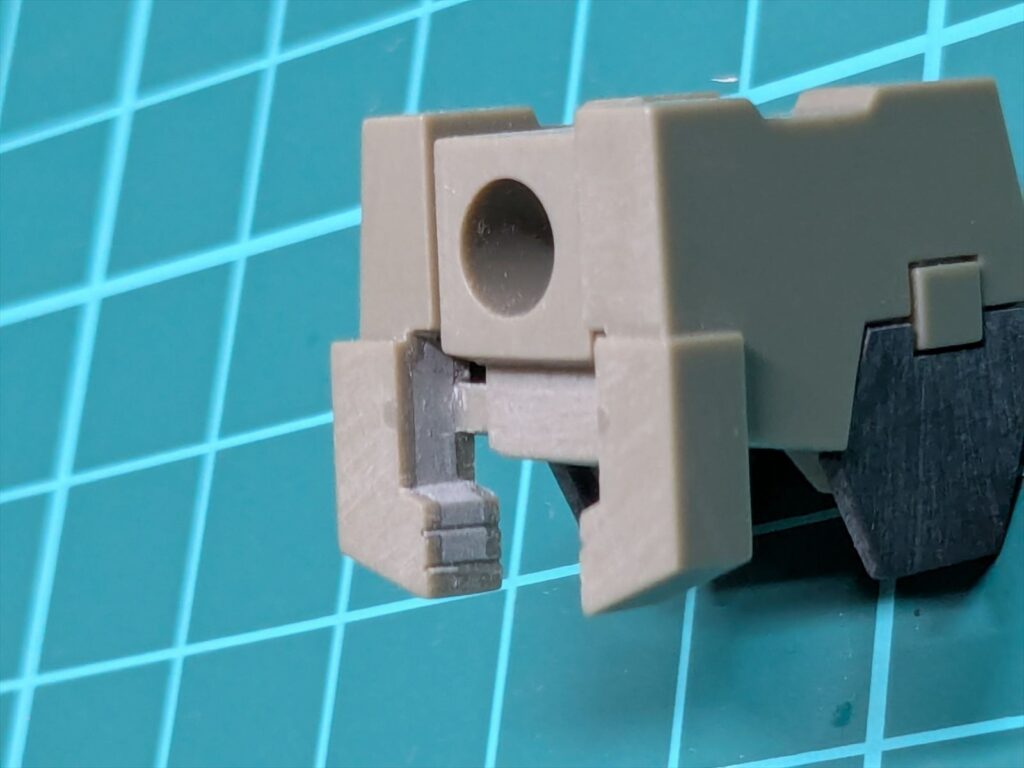

肩は可動部分のクリアランスを行いました。

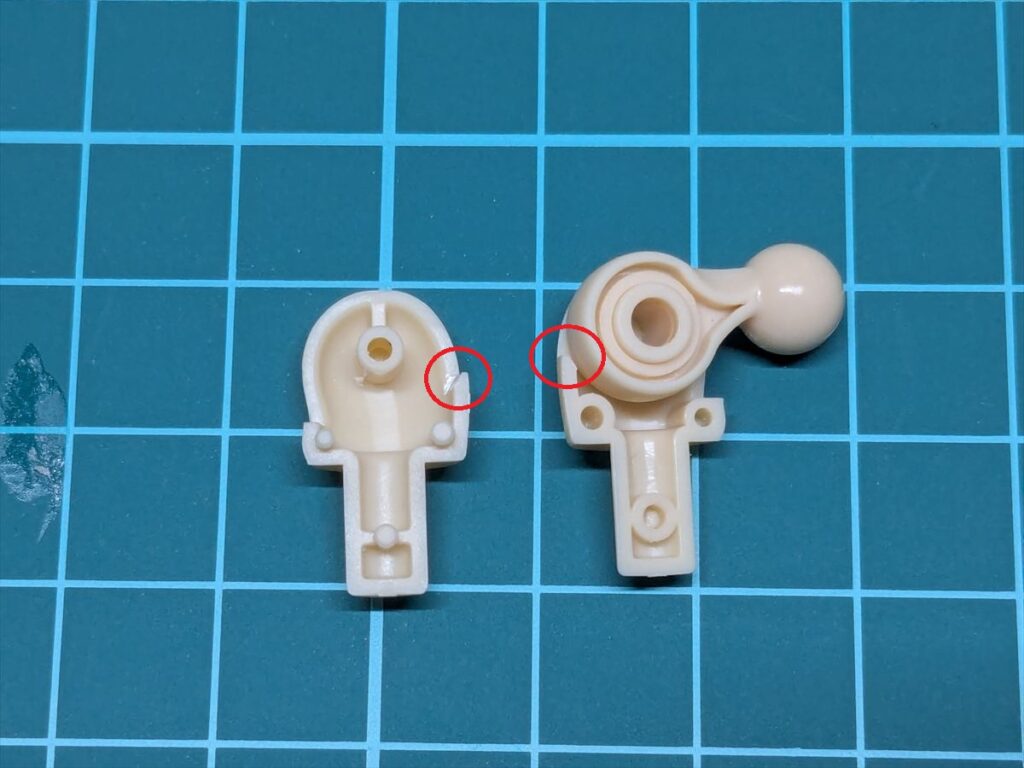

赤丸で囲った部分を斜めにカット。
塗装して可動させても問題ないくらいに隙間を作りました。
肩は接着しなくても接合面が目立たないので、接着しませんでした。
肩アーマーの肉抜き穴埋め
肩アーマー外側下にある肉抜き穴は、まずランナータグで埋め、エポキシパテでさらに塞ぎました。
硬化後は表面を整えてから組み立てています。

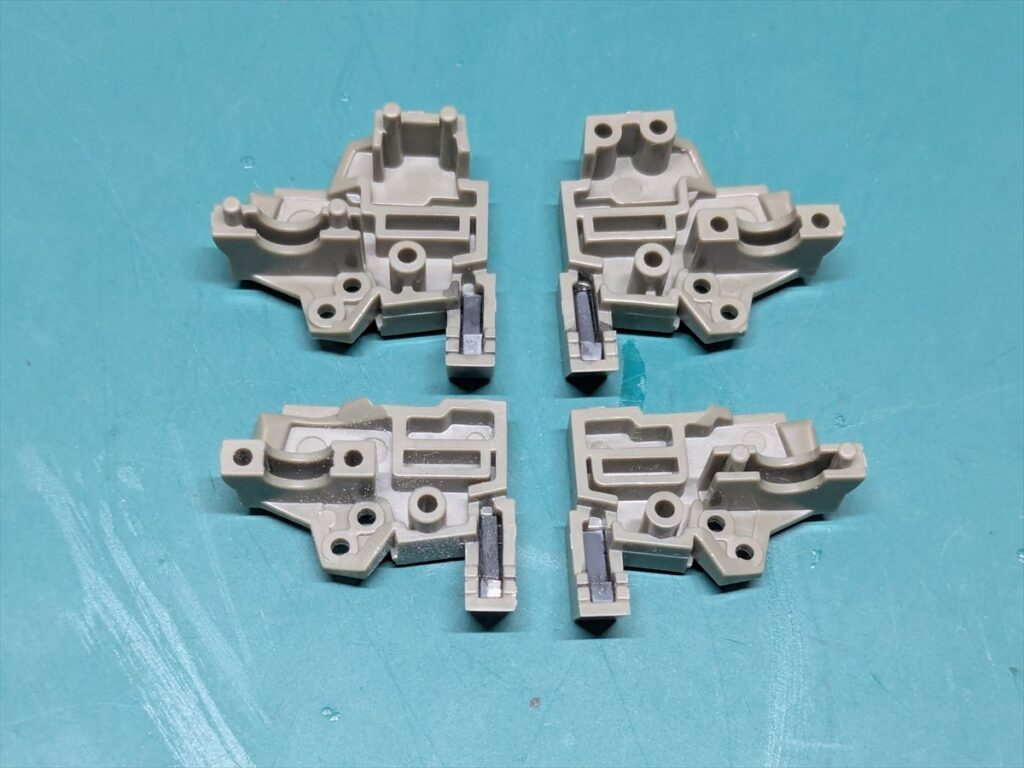

ランナータグを細かく切って穴に入れて接着。

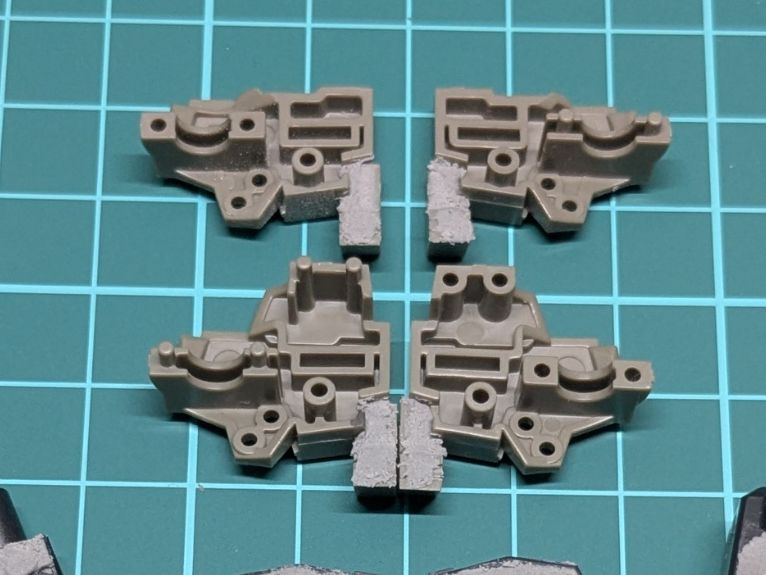

ミスターホビーのエポパPRO-Hで残りの穴を埋めて硬化。
はみ出た部分を削って整形。
その後に肩アーマーを組んで接着。

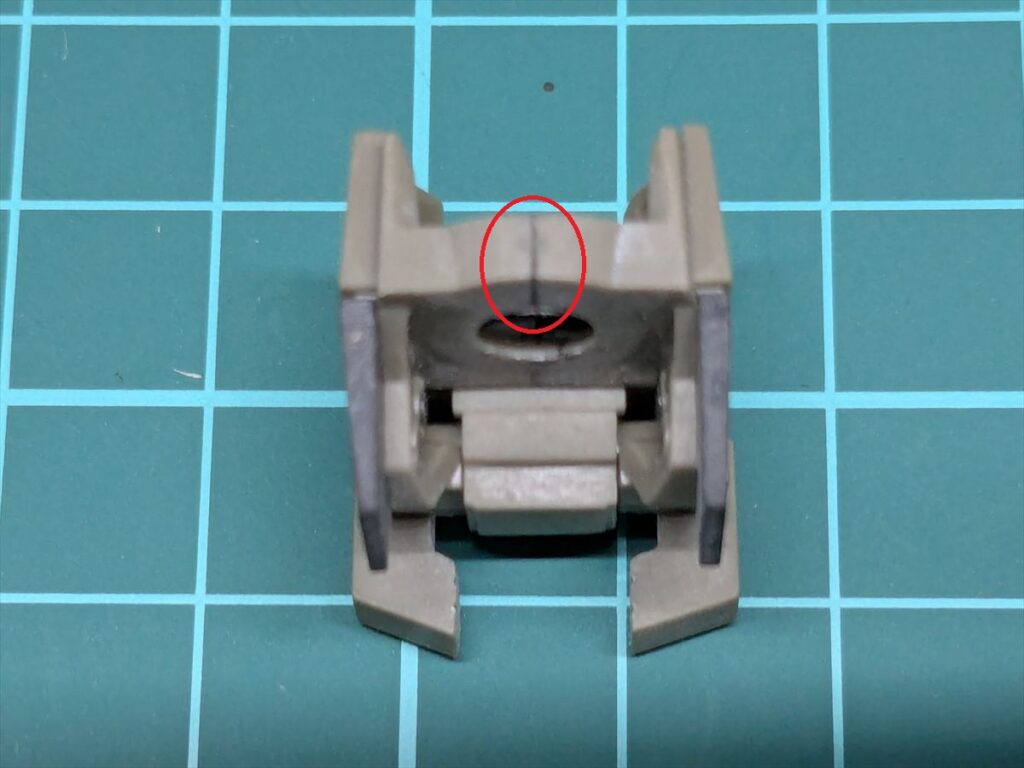

肩アーマーの腕を通す穴の内側にパーツの合わせ目があります。
ここは隙間があったため、黒い瞬間接着剤で埋めて処理しています。
肘関節の加工

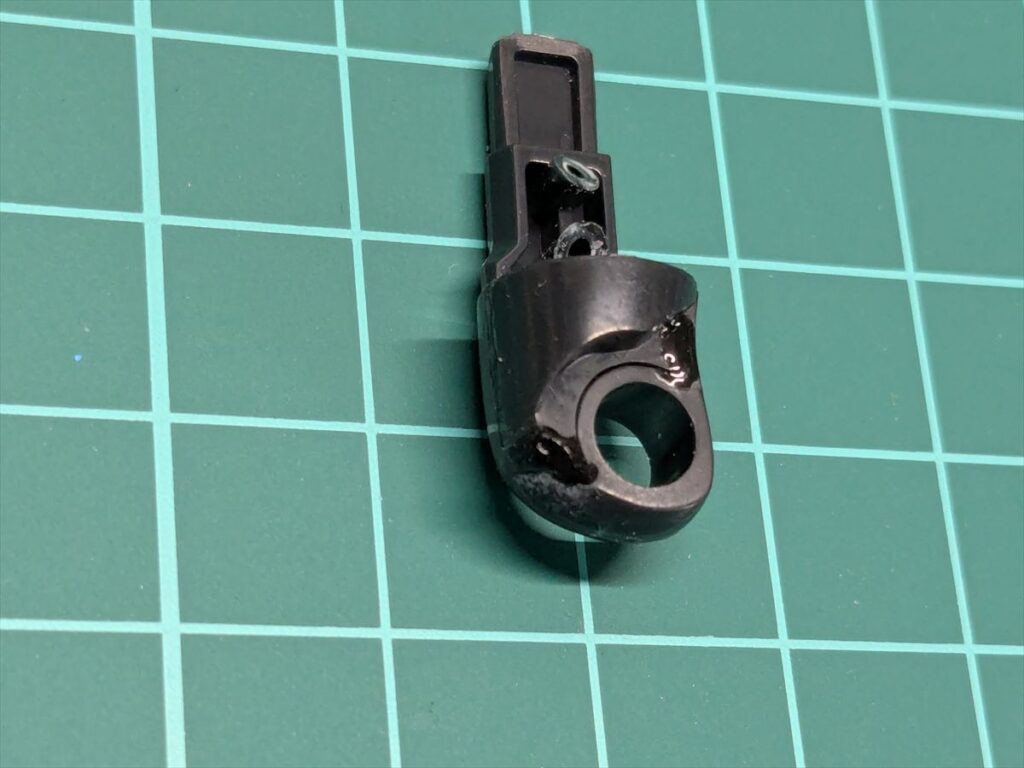

肘関節は2パーツ構成で、ここも合わせ目に隙間があります。
接着後、組み立てた後に見える部分の隙間を黒い瞬間接着剤で埋めました。
また、上腕との接続ピンは長く、1度差し込んだ後外すのに大変だったので、短く斜めにカットしました。
前腕の後ハメ加工
通常サイズの轟雷に比べてパーツが増え、前腕正面にパーツの合わせ目が無くなり、後ハメ加工は多少しやすい構造です。
それでも、裏側中央にはパーツの合わせ目がありますので、加工を行いました。

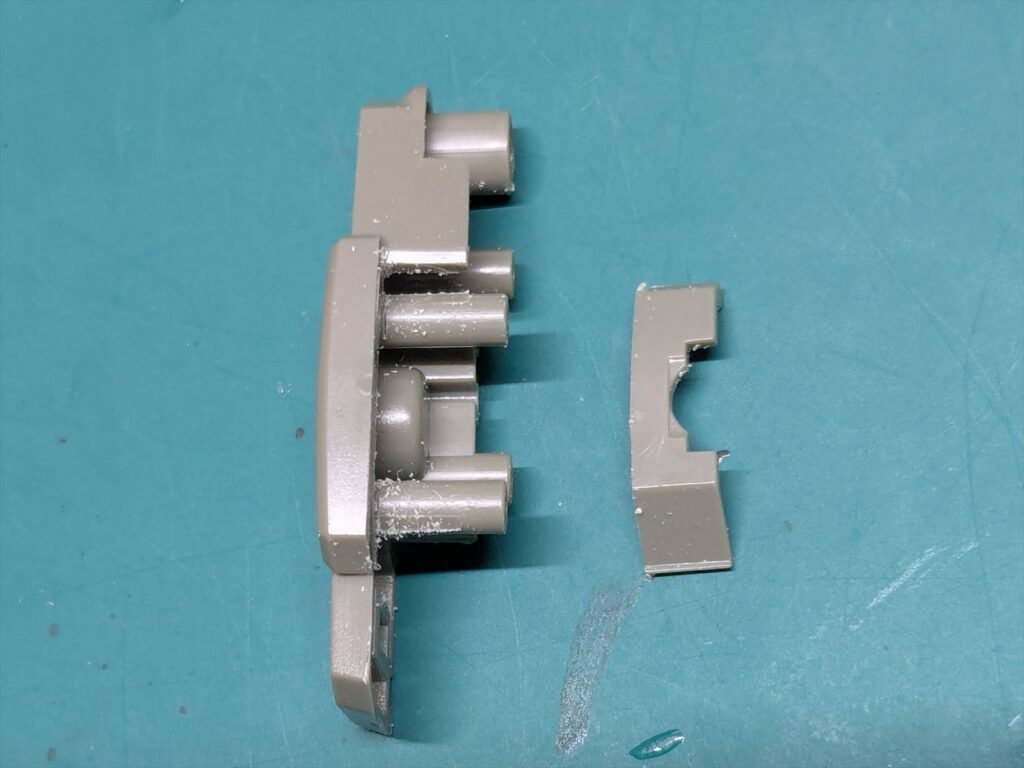

パーツE4のパーツ合わせ目にある、5mm接続穴の部分をハイパーカットソーで切り分けました。

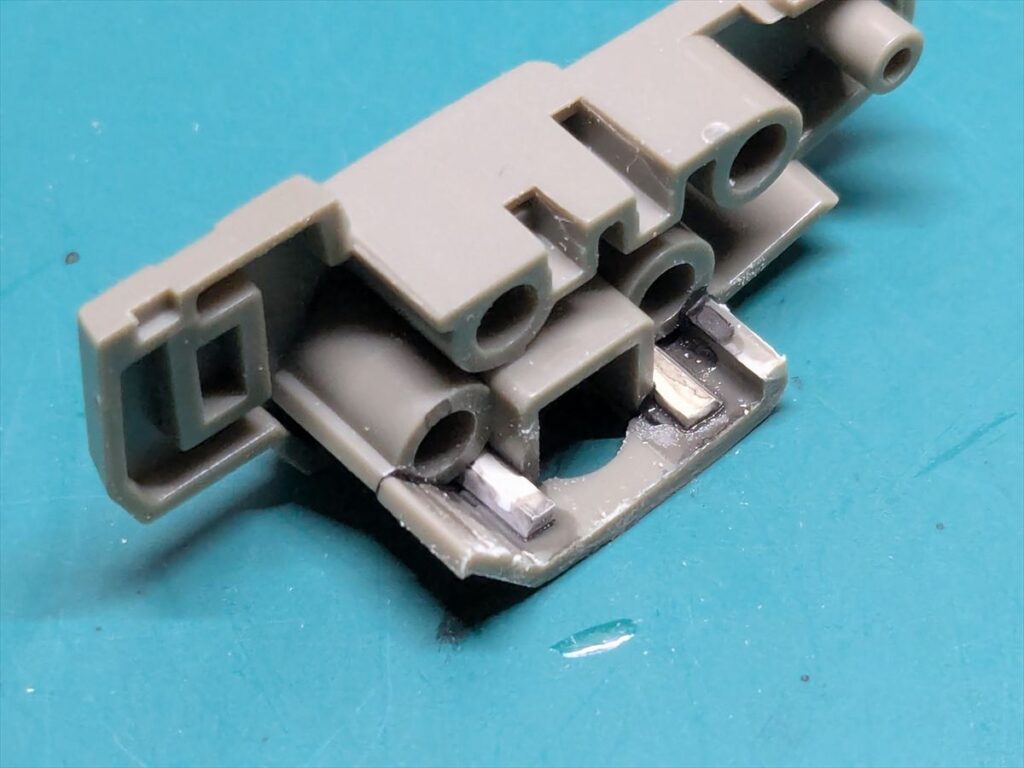

切り離した部分を反対側のパーツE2に接着。
強度を上げるため、プラ板の切れ端を内側に接着。
多少、接着面に段差ができてしまったので、黒い瞬間接着剤を付けて整形。
後ハメ加工した部分より上にはパーツの合わせ目が残りますが、ここはどうしようもないのでそのままにします。
前腕加工に使用
ハンドパーツ

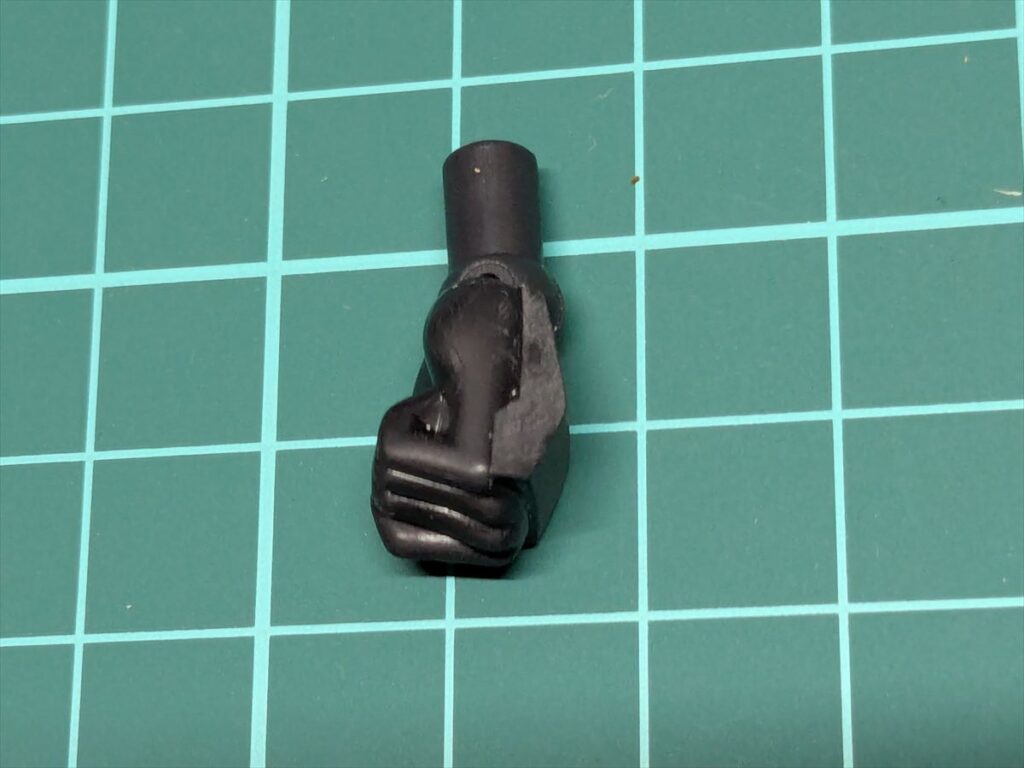

ハンドパーツは手甲部分を塗装するので、PVC製の手首は加工しにくいですがゲート部分を削りました。
パーティングラインを消して、Mr.セメントSPでヤスリを掛けた部分をならしました。
接着剤を付けるとハンドパーツがつや消しになるので、全体的にスポンジやすりで磨いて艶を整えています。
今回の記事は以上になります。
